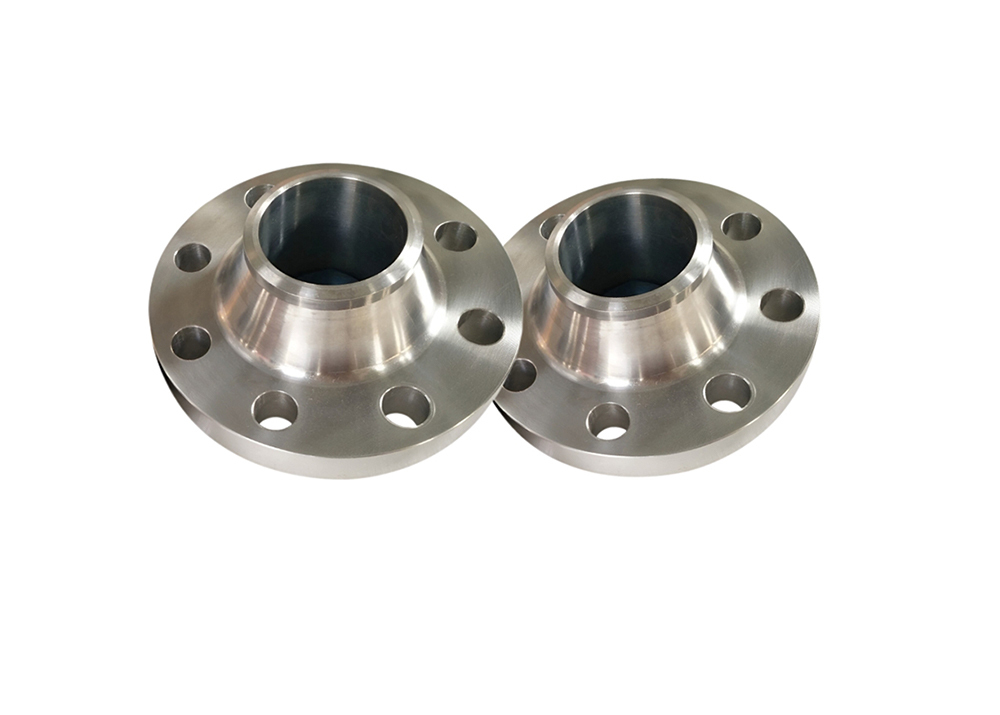

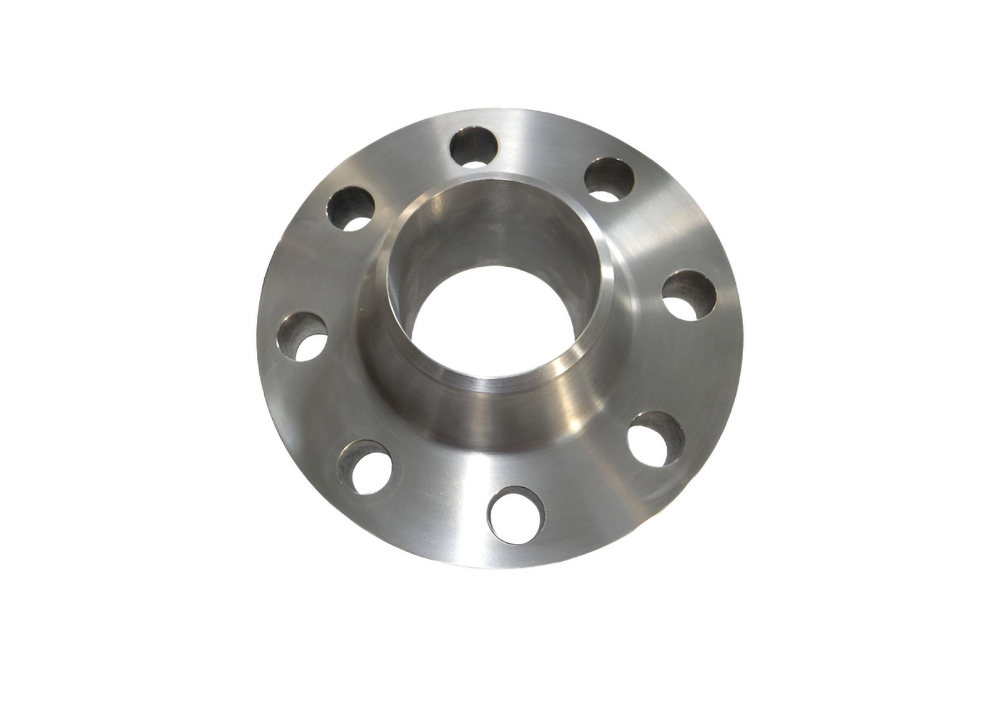

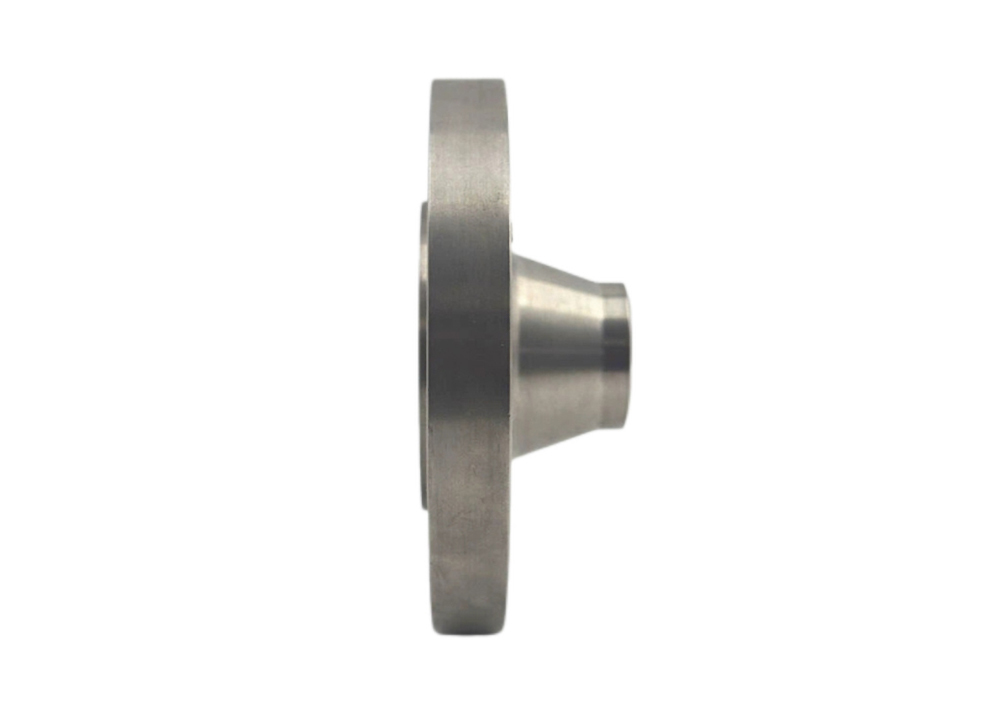

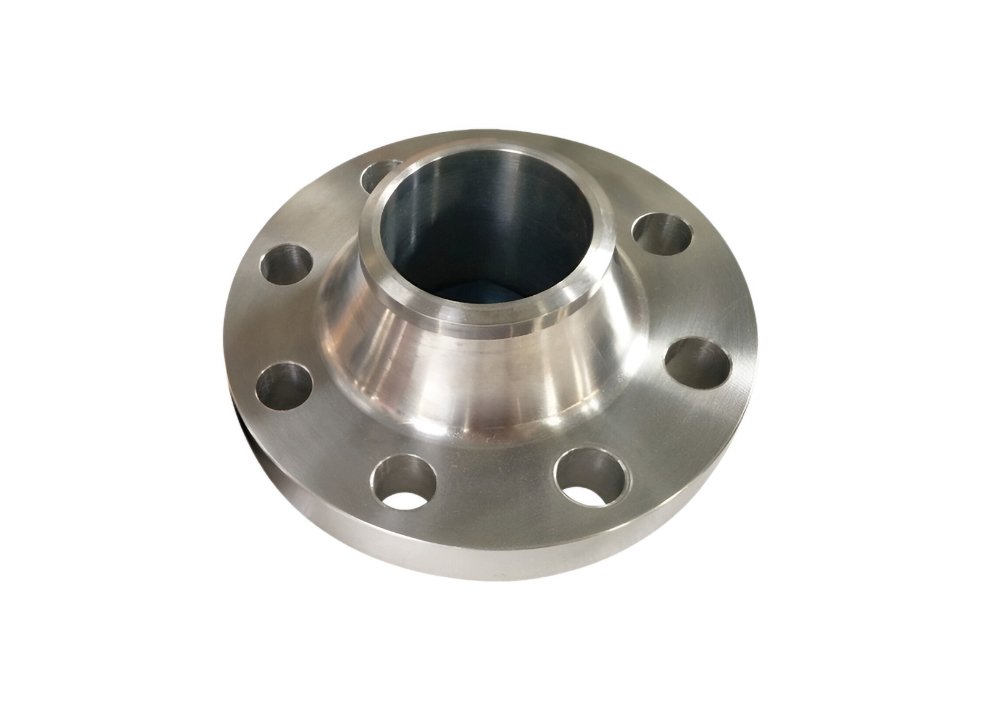

Titanium Weld Neck Flanges WNRF For High Temperature And High Pressure Piping
-
Làm nổi bật
High Temperature Titanium Weld Neck Flanges
,High Pressure Titanium Weld Neck Flanges
,WNRF Titanium Weld Neck Flanges
-
Chỉ định vật chấtTA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7, v.v.
-
KÍCH CỠNPS 1/2-NPS 24
-
OEM/ODMCó sẵn
-
Áp lựcClass150 ， class300 ， class600 ， class900 ， class1500 ， class2500
-
Kỹ thuậtGiả mạo
-
Bề mặt niêm phongRF, MFM, TG, FF, RJ
-
Nguồn gốcShaanxi, Trung Quốc
-
Hàng hiệuVOTECH
-
Chứng nhậnASME,ANSI
-
Số mô hìnhNPS 1/2-NPS 24
-
chi tiết đóng góiXuất khẩu hộp gỗ tiêu chuẩn, hoặc có thể được tùy chỉnh
-
Thời gian giao hàng7-15 ngày
-
Điều khoản thanh toánMoneygram, Western Union, T/T, D/P, D/A, L/C.
-
Khả năng cung cấp100ton/tháng
Titanium Weld Neck Flanges WNRF For High Temperature And High Pressure Piping
Mặt bích cổ hàn Titanium vượt trội trong các ứng dụng hóa chất, ngoài khơi, hàng không vũ trụ và vận chuyển môi chất có độ tinh khiết cao. Được rèn chính xác từ titanium chất lượng cao, những mặt bích này mang lại khả năng chống ăn mòn vượt trội, đảm bảo tính toàn vẹn cấu trúc và độ tin cậy của việc bịt kín trong môi trường khắc nghiệt, giảm đáng kể chi phí bảo trì và kéo dài tuổi thọ thiết bị.
Mặt bích titanium cổ hàn có cấu trúc chuyển tiếp dạng ống tròn được thiết kế để hàn vào đường ống. Chúng chủ yếu được sử dụng trong các hệ thống đường ống áp suất cao, nhiệt độ cao hoặc nhạy cảm với môi chất. Cấu trúc cổ chuyển tiếp loe làm cho mối hàn cách xa bề mặt bịt kín, giảm biến dạng mối hàn và cải thiện hiệu suất bịt kín. Thiết kế này tăng cường đáng kể khả năng bịt kín và độ ổn định lâu dài của hệ thống trong điều kiện khắc nghiệt.
| Tiêu chuẩn | ASME, ANSI |
|---|---|
| Chỉ định vật liệu | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7, v.v. |
| Kích thước | NPS 1/2 - NPS 24 |
| OEM & ODM | Có sẵn |
| Áp suất | Class150, Class300, Class600, Class900, Class1500, Class2500 |
| Kỹ thuật | Rèn |
| Bề mặt bịt kín | RF, MFM, TG, FF, RJ |
| Loại | Mặt bích cổ hàn |
| Đóng gói | Vỏ gỗ tiêu chuẩn xuất khẩu hoặc có thể tùy chỉnh |
| Ứng dụng | Dầu khí, hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, chế biến thực phẩm, v.v. |
|
Kích thước danh nghĩa |
Đường kính ngoài |
Kích thước kết nối |
Độ dày mặt bích |
Đầu lớn cổ mặt bích |
Đường kính trong mặt bích |
Chiều cao mặt bích |
|||||
|
DN |
NPS |
Đường kính ngoài mặt bích |
Đường kính vòng tròn tâm của lỗ bu lông |
Lỗ bu lông |
Bu lông |
Số lỗ bu lông |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
15.5 |
46 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
21 |
51 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
27 |
54 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
35 |
56 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
41 |
60 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
52 |
62 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
66 |
68 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
77.5 |
68 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
101.5 |
75 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
164 |
127 |
87 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
154 |
87 |
|
200 |
8 |
219.1 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
246 |
203 |
100 |
|
250 |
10 |
273 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
305 |
255 |
100 |
|
300 |
12 |
323.9 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
365 |
303.5 |
113 |
|
350 |
14 |
355.6 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
400 |
— |
125 |
|
400 |
16 |
406.4 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
457 |
— |
125 |
|
450 |
18 |
457 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
505 |
— |
138 |
|
500 |
20 |
508 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
559 |
— |
143 |
|
600 |
24 |
610 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
663 |
— |
151 |
Mặt bích cổ hàn titanium có khả năng chống lại các môi chất ăn mòn cực mạnh như nước biển và ion clorua. Khả năng chống ăn mòn của chúng vượt xa so với thép không gỉ và thép carbon, khiến chúng đặc biệt phù hợp với các môi trường khắc nghiệt như ngành hàng hải và hóa chất.
Không cần thiết. Mặt bích cổ hàn titanium có thể được sử dụng trong thời gian dài mà không cần lớp phủ hoặc bảo vệ catốt, tránh nguy cơ bị gỉ và giảm đáng kể các yêu cầu bảo trì.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
