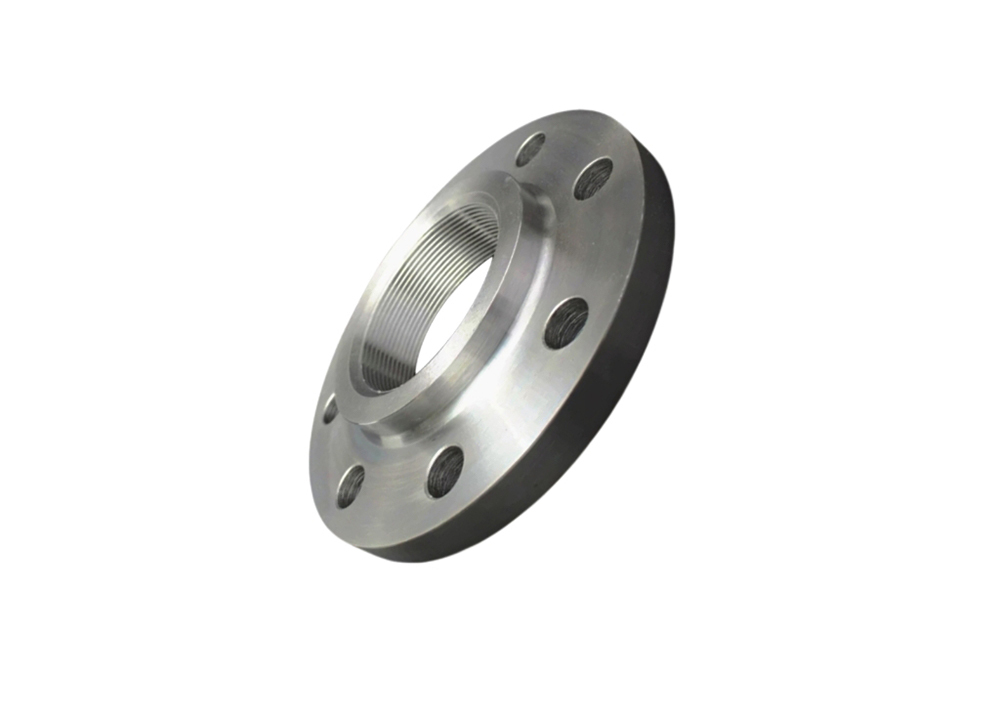

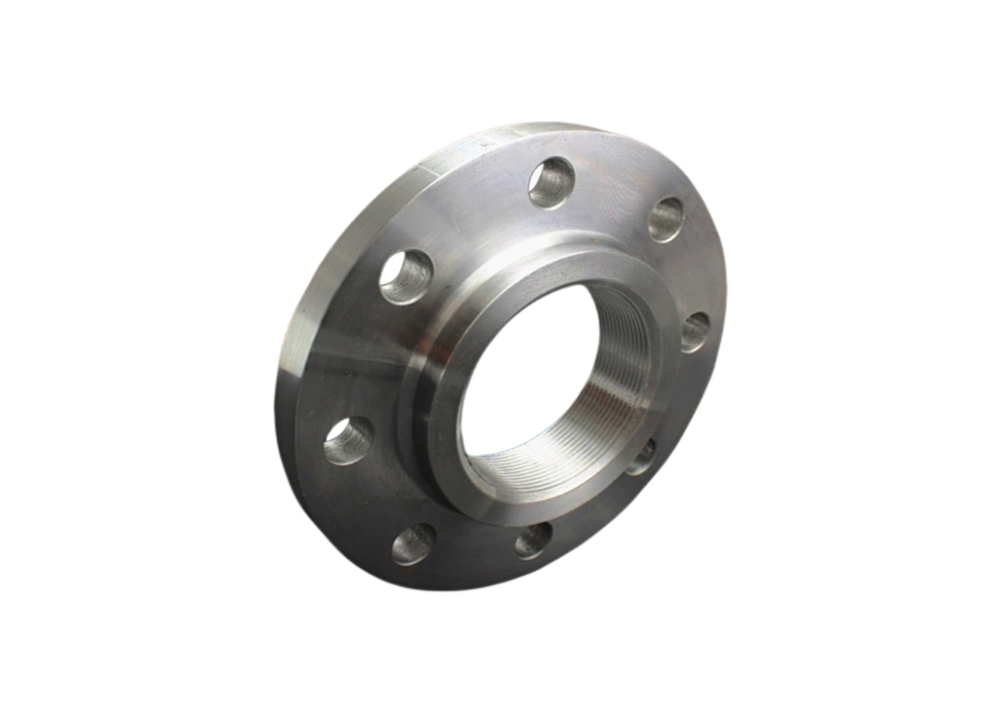

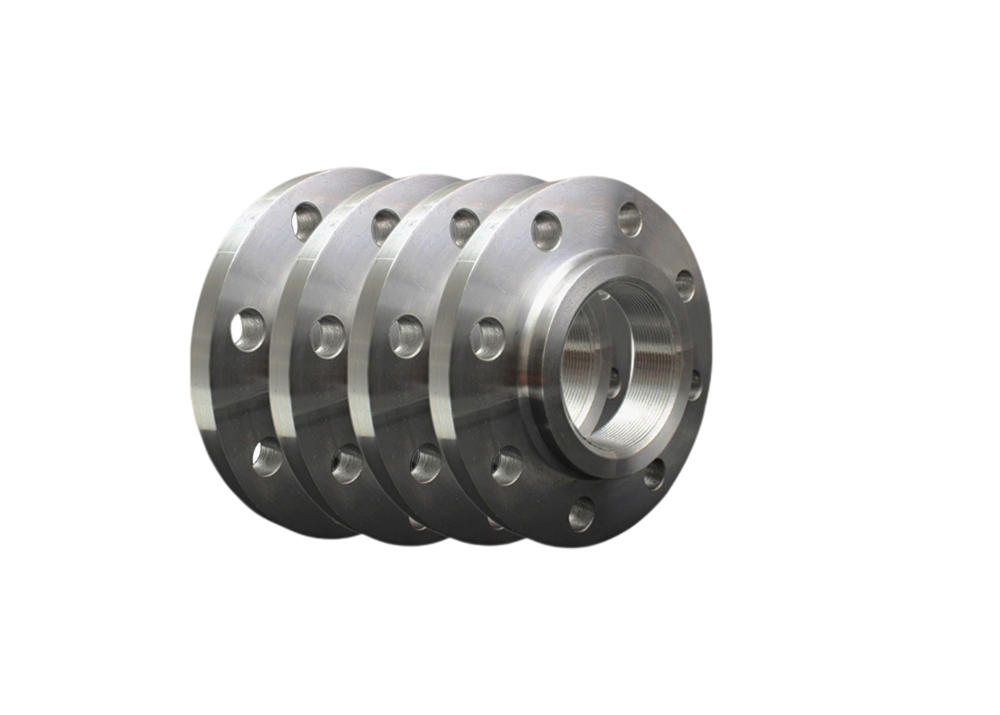

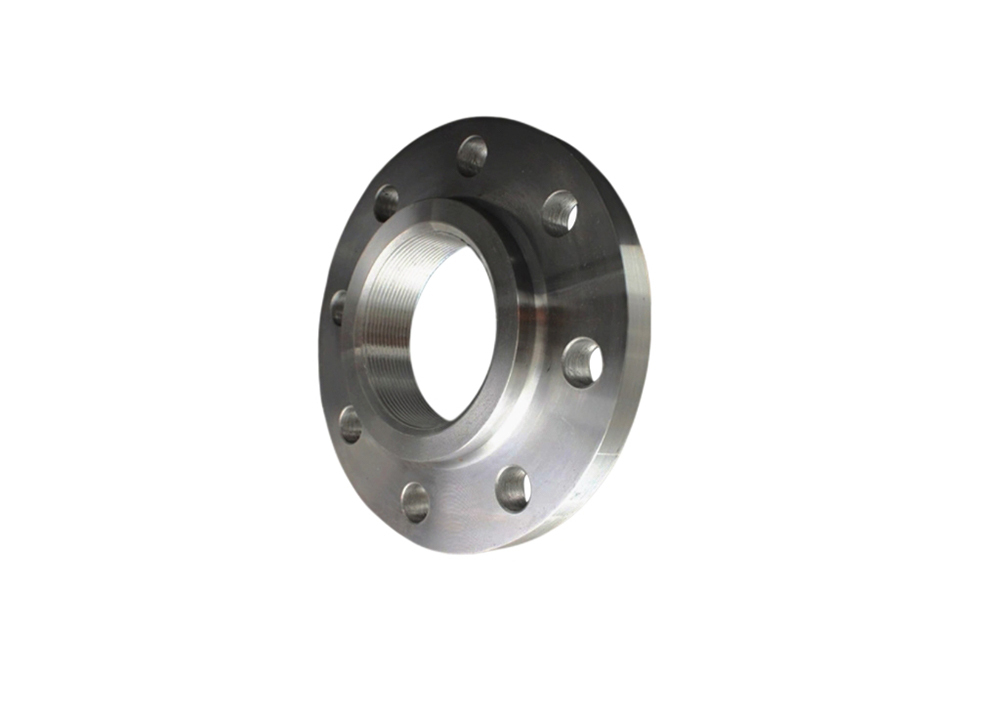

Vòng kẹp sợi titan là phụ kiện cuối ống làm bằng titan phi sắt hoặc hợp kim titan.sử dụng lỗ bên trong của miếng kẹp được gia công để tạo thành sợi ốngƯu điểm bao gồm dễ dàng lắp đặt và bảo trì, và chúng phù hợp với các hệ thống đường ống nơi không cho phép hàn, đặc biệt là trong môi trường áp suất thấp.
Các miếng vít có sợi xích bằng hợp kim titan có sẵn với kích thước từ NPS 1/2 đến NPS 6, và các thiết kế tùy chỉnh cũng có sẵn dựa trên thông số kỹ thuật hoặc bản vẽ của khách hàng.Tiêu chuẩn quốc tế ASME để đáp ứng các yêu cầu đa dạng của khách hàng toàn cầu của chúng tôi.
Vòng ống có niềng titan được sử dụng rộng rãi trong hệ thống ống dẫn trong các ngành công nghiệp như chế biến hóa chất, lọc dầu, kỹ thuật ngoài khơi, sản xuất điện, dược phẩm,và chế biến thực phẩmChúng đặc biệt phù hợp với việc xử lý môi trường ăn mòn cao như axit hydrochloric, axit sulfuric và nước biển.Kháng ăn mòn cao của titan cho phép nó duy trì tính toàn vẹn cấu trúc và độ tin cậy niêm phong trong môi trường khắc nghiệt, giảm đáng kể chi phí bảo trì và kéo dài tuổi thọ thiết bị.làm cho chúng có giá trị cho các ứng dụng cao cấp đòi hỏi giảm trọng lượng.
Tiêu chuẩn:ASME, ANSI
Tên vật liệu:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 vv
Kích thước:NPS 1/2-NPS 6
OEM&ODM:Có sẵn
Áp lực:Lớp 150, lớp 300
Kỹ thuật:Xép
Bề mặt niêm phong:RF, FF
Loại:Vòng trục có sợi
Bao bì:Xuất khẩu trường hợp gỗ tiêu chuẩn, hoặc có thể được tùy chỉnh
Ứng dụng:Ngành dầu mỏ, hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, đóng dấu khuỷu tay, thực phẩm và các ngành khác
Khối lượng | Độ kính bên ngoài của ống thép A |
Kích thước kết nối | Độ dày vảy C |
Đầu lớn của cổ vít N |
Chiều cao của sườn H |
Thông số kỹ thuật dây dẫn Rc hoặc NPT | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
DN | NPS | Chiều kính bên ngoài của miếng kẹp D |
Chiều kính của vòng tròn trung tâm của lỗ cuộn K |
Chiều kính lỗ cuộn L |
Bolt Th |
Số lỗ đệm n ((pc) |
|||||
15 | 1/2 | 21.3 | 90 | 60.3 | 16 | M14 | 4 | 9.6 | 30 | 14 | 1/2 |
20 | 3/4 | 26.9 | 100 | 69.9 | 16 | M14 | 4 | 11.2 | 38 | 14 | 3/4 |
25 | 1 | 33.7 | 110 | 79.4 | 16 | M14 | 4 | 12.7 | 49 | 16 | 1 |
32 | 1-1/4 | 42.4 | 115 | 88.9 | 16 | M14 | 4 | 14.3 | 59 | 19 | 1-1/4 |
40 | 1-1/2 | 48.3 | 125 | 98.4 | 16 | M14 | 4 | 15.9 | 65 | 21 | 1-1/2 |
50 | 2 | 60.3 | 150 | 120.7 | 18 | M16 | 4 | 17.5 | 78 | 24 | 2 |
65 | 2-1/2 | 76.1 | 180 | 139.7 | 18 | M16 | 4 | 20.7 | 90 | 27 | 2-1/2 |
80 | 3 | 88.9 | 190 | 152.4 | 18 | M16 | 4 | 22.3 | 108 | 29 | 3 |
100 | 4 | 114.3 | 230 | 190.5 | 18 | M16 | 8 | 22.3 | 135 | 32 | 4 |
125 | 5 | 139.7 | 255 | 215.9 | 22 | M20 | 8 | 2.3 | 164 | 35 | 5 |
150 | 6 | 168.3 | 280 | 241.3 | 22 | M20 | 8 | 23.9 | 192 | 38 | 6 |
1Những gì là các hiệu suất xuất sắc của titanium lề flange về khả năng chống ăn mòn?
Vòng kẹp thép titan có khả năng chống ăn mòn cực kỳ mạnh đối với môi trường ăn mòn như nước biển và ion clorua.và chúng đặc biệt phù hợp với môi trường khắc nghiệt như ngành công nghiệp hải sản và hóa học.
2- Có cần thêm các biện pháp chống rỉ sét không?
Không cần thiết. Các miếng kềnh có sợi titan có thể được sử dụng trong một thời gian dài mà không có lớp phủ hoặc bảo vệ cathodic, tránh nguy cơ rỉ sét và giảm đáng kể yêu cầu bảo trì.
3Ưu điểm trọng lượng nhẹ của miếng kẹp titan nằm ở đâu?
Titanium có độ bền gần như thép, nhưng mật độ của nó chỉ là 60% của thép,cho phép nó giảm đáng kể trọng lượng của thiết bị trong các lĩnh vực như hàng không vũ trụ và đóng tàu trong khi duy trì khả năng chịu tải cao.
4Làm thế nào để làm cho titanium flange hoạt động trong môi trường nhiệt độ thấp?
Các miếng kẹp titan vẫn có thể duy trì độ dẻo dai tuyệt vời trong môi trường nhiệt độ cực thấp (như nitơ lỏng và oxy lỏng), làm cho chúng trở thành sự lựa chọn lý tưởng cho kỹ thuật lạnh.
5. Làm thế nào là độ bền nhiệt độ cao của vòm titanium?
Hợp kim titan (như TA2 và TA9) có thể duy trì các tính chất cơ học ổn định ở nhiệt độ cao 300-500 ° C, và một số vật liệu thậm chí có thể chịu nhiệt độ cao hơn trong một thời gian ngắn.
6Làm thế nào các miếng kẹp titan chống lại oxy hóa ở nhiệt độ cao?
Ở nhiệt độ cao, một bộ phim oxit dày đặc hình thành trên bề mặt titan, có thể cách ly oxy hiệu quả và ngăn ngừa oxy hóa hơn nữa của vật liệu.
7. Tại sao tuổi thọ của các vòm titan dài hơn thép không gỉ?
Trong môi trường ăn mòn, tuổi thọ của vòm titan có thể cao hơn mười lần so với thép không gỉ, và chúng hầu như không cần bảo trì, dẫn đến chi phí vòng đời tổng thể thấp hơn.
8. Tại sao các miếng kẹp titan vẫn tiết kiệm mặc dù chi phí ban đầu cao?
Mặc dù chi phí mua ban đầu của các miếng kẹp titan tương đối cao, nhưng tuổi thọ cực kỳ dài và yêu cầu bảo trì rất thấp của chúng làm giảm đáng kể chi phí sử dụng lâu dài,cải thiện hiệu suất kinh tế tổng thể.
9Các miếng kẹp titan có phù hợp với ngành công nghiệp dược phẩm và thực phẩm không?
Vâng. Titanium có tính tương thích sinh học không độc hại và vô hại, và độ tinh khiết vật liệu của nó cao, hoàn toàn đáp ứng các yêu cầu vệ sinh nghiêm ngặt của các lĩnh vực như dược phẩm và chế biến thực phẩm.
10Làm thế nào là các đặc tính xử lý và hàn của vòm titanium?
Vòng lề titan hỗ trợ các phương pháp hàn khác nhau như hàn TIG và hàn plasma, với độ bền hàn cao.và hàn lăn, để đáp ứng các yêu cầu của các hệ thống đường ống khác nhau.
