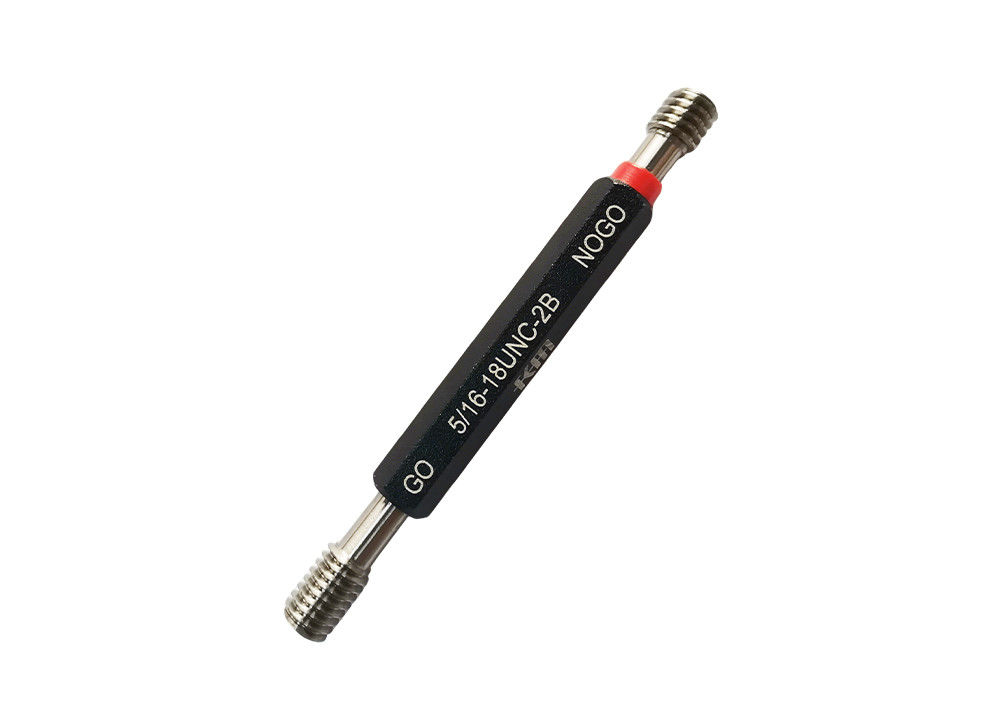

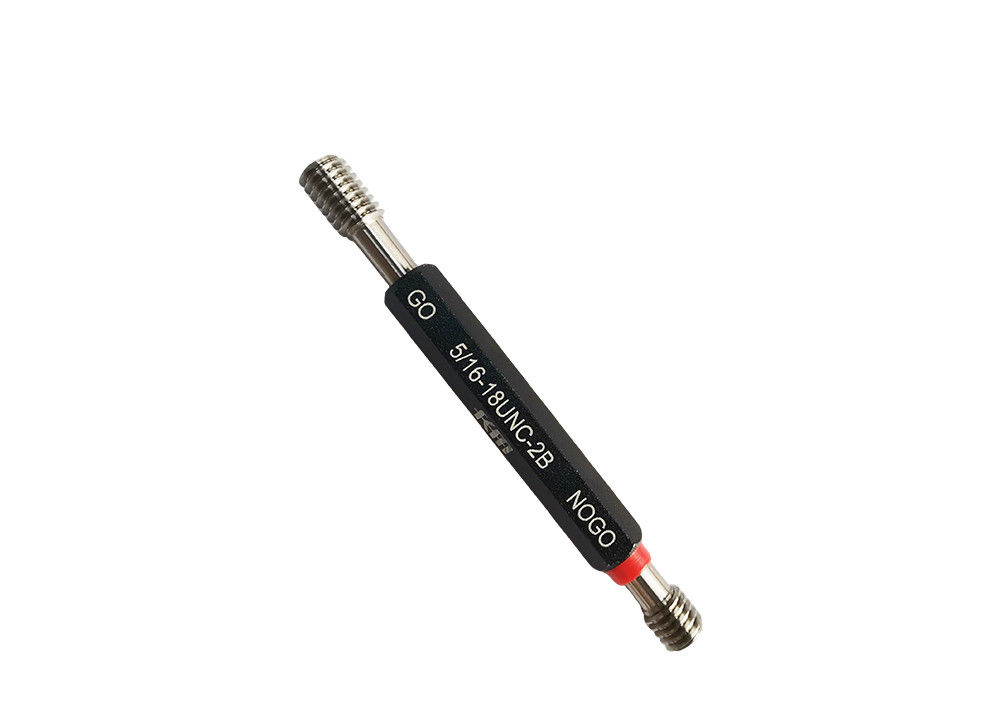

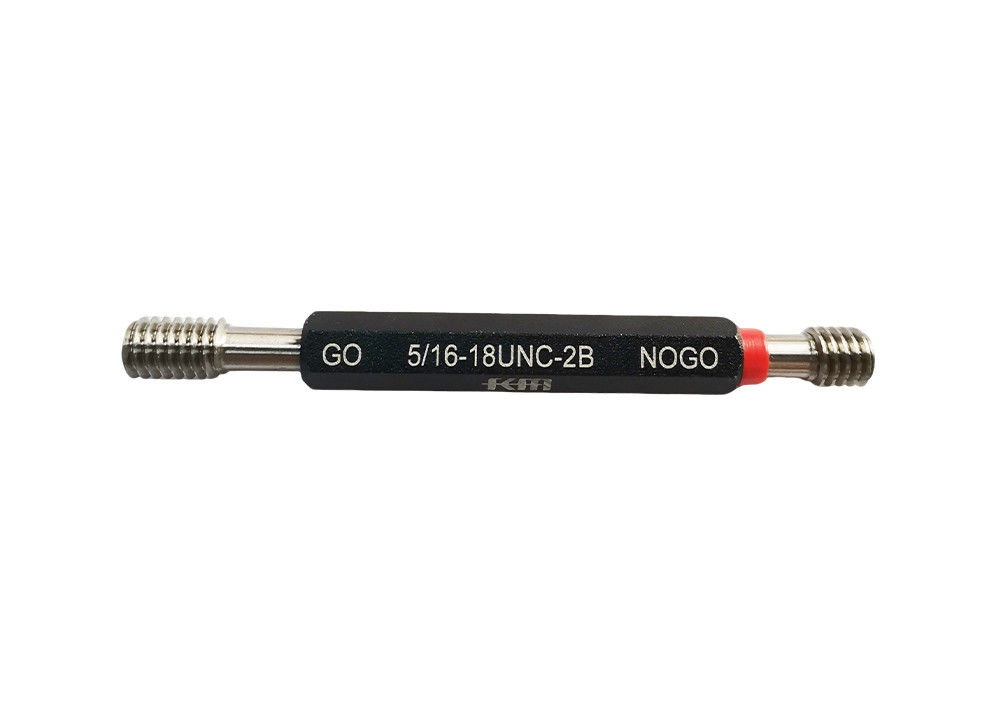

UNC Plug Gauge 5/16-18 Go và NoGo với Chứng chỉ hiệu chuẩn
Mô tả:
UNC Thread Plug Gauge được sử dụng để thử nghiệm các sợi thống nhất (khô), nó thường được sử dụng trong sản xuất hàng loạt các bu lông, vít,
hạt và các ứng dụng kỹ thuật chung khác.
UNC plug gauge có sẵn trong một loạt các kích thước sợi UNC, có sẵn với các loại khác nhau, bao gồm cả GO sợi plug gauge,
Bộ đo nút cắm NOGO và bộ đo nút cắm GO/NOGO.
Bộ đo nút dây được làm bằng thép mang, mỗi bộ đo dây được cung cấp với giấy chứng nhận hiệu chuẩn.
Chi tiết nhanh:
1- Cụm cắm cắm.
2Độ chính xác: 2B, 3B.
3. GO và NO GO và kết hợp các loại GO/NOGO.
4- Phù hợp tiêu chuẩn: ANSI B1.2-83
5. chống mòn và chống ăn mòn, cấu trúc ổn định, dễ sử dụng.

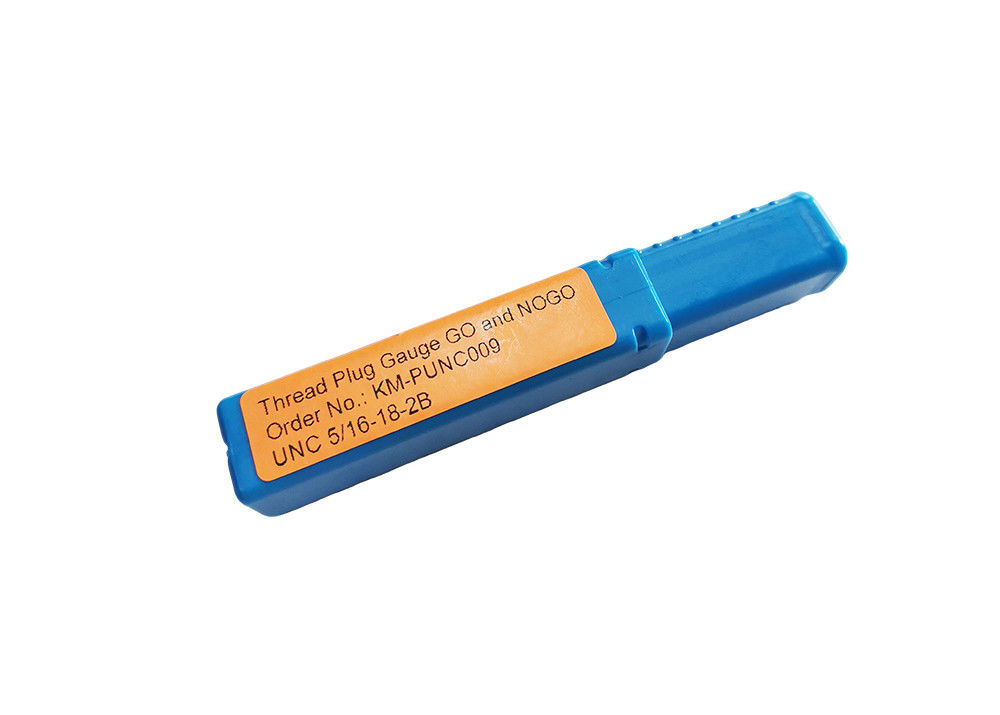

6- Được cung cấp trong vỏ phù hợp.
Chi tiết:
UNC
Kích thước |
Sợi trên mỗi inch |
Độ chính xác |
3-48 |
2B,3B |
|
4-40 |
2B,3B |
|
5-40 |
2B,3B |
|
6-32 |
2B,3B |
|
8-32 |
2B,3B |
|
10-24 |
2B,3B |
|
12-24 |
2B,3B |
|
1/4-20 |
2B,3B |
|
5/16-18 |
2B,3B |
|
3/8-16 |
2B,3B |
|
7/16-14 |
2B,3B |
|
Hành động của người đàn ông |
2B,3B |
|
9/16-12 |
2B,3B |
|
5/8-11 |
2B,3B |
|
3/4-10 |
2B,3B |
|
7/8-9 |
2B,3B |
|
1-8 |
2B,3B |
|
11/8-7 |
2B,3B |
|
1 1/4-7 |
2B,3B |
|
1 3/8-6 |
2B,3B |
|
1 1/2-6 |
2B,3B |
|
1 3/4-5 |
2B,3B |
|
2-4.5 |
2B,3B |
|
...... |
2B,3B |
|
6 |
2B,3B |
UNF
Kích thước |
Sợi mỗi inch |
Độ chính xác |
3-56 |
2B,3B |
|
4-48 |
2B,3B |
|
5-44 |
2B,3B |
|
6-40 |
2B,3B |
|
8-36 |
2B,3B |
|
10-32 |
2B,3B |
|
12-28 |
2B,3B |
|
4/4-28 |
2B,3B |
|
5/16-24 |
2B,3B |
|
3/8-24 |
2B,3B |
|
7/16-20 |
2B,3B |
|
1/2-20 |
2B,3B |
|
9/16-18 |
2B,3B |
|
5/8-18 |
2B,3B |
|
3/4-16 |
2B,3B |
|
7/8-14 |
2B,3B |
|
1-12 |
2B,3B |
|
11/8-12 |
2B,3B |
|
1 1/4-12 |
2B,3B |
|
1 3/8-12 |
2B,3B |
|
1 1/2-12 |
2B,3B |
|
...... |
2B,3B |
|
6 |
2B,3B |
UNEF
Kích thước |
Sợi mỗi inch |
Độ chính xác |
12-32 |
2B,3B |
|
1/4-32 |
2B,3B |
|
5/16-32 |
2B,3B |
|
3/8-32 |
2B,3B |
|
7/16-28 |
2B,3B |
|
Hành động của Đức Giê-hô-va, 1/2-28 |
2B,3B |
|
9/16-24 |
2B,3B |
|
5/8-24 |
2B,3B |
|
11/16-24 |
2B,3B |
|
3/4-20 |
2B,3B |
|
7/8-20 |
2B,3B |
|
13/16-20 |
2B,3B |
|
15/16-20 |
2B,3B |
|
1-20 |
2B,3B |
|
"Điều tốt nhất" |
2B,3B |
|
11/8-18 |
2B,3B |
|
1 3/16-18 |
2B,3B |
|
1 1/4-18 |
2B,3B |
|
15/16-18 |
2B,3B |
|
1 3/8-18 |
2B,3B |
|
17/16-18 |
2B,3B |
|
1 1/2-18 |
2B,3B |
|
19/16-18 |
2B,3B |
|
1 5/8-18 |
2B,3B |
|
11/16-18 |
2B,3B |
|
...... |
2B,3B |
|
6 |
2B,3B |
Liên Hợp Quốc
Kích thước |
Sợi mỗi inch |
Độ chính xác |
5/16-20 |
2B,3B |
|
5/16-28 |
2B,3B |
|
3/8-20 |
2B,3B |
|
3/8-28 |
2B,3B |
|
7/16-32 |
2B,3B |
|
1/2-16 |
2B,3B |
|
9/16-16 |
2B,3B |
|
9/16-20 |
2B,3B |
|
9/16-32 |
2B,3B |
|
5/8-12 |
2B,3B |
|
5/8-16 |
2B,3B |
|
5/8-20 |
2B,3B |
|
5/8-28 |
2B,3B |
|
11/16-12 |
2B,3B |
|
11/16-16 |
2B,3B |
|
11/16-20 |
2B,3B |
|
11/16-28 |
2B,3B |
|
11/16-32 |
2B,3B |
|
3/4-12 |
2B,3B |
|
3/4-28 |
2B,3B |
|
3/4-32 |
2B,3B |
|
13/16-12 |
2B,3B |
|
13/16-16 |
2B,3B |
|
13/16-28 |
2B,3B |
|
13/16-32 |
2B,3B |
|
7/8-12 |
2B,3B |
|
7/8-16 |
2B,3B |
|
7/8-28 |
2B,3B |
|
7/8-32 |
2B,3B |
|
15/16-12 |
2B,3B |
|
15/16-16 |
2B,3B |
|
15/16-28 |
2B,3B |
|
15/16-32 |
2B,3B |
|
1-16 |
2B,3B |
|
1-28 |
2B,3B |
|
Hành động của Đức Chúa Trời, 1/16-8 |
2B,3B |
|
Hành động của Đức Chúa Trời, 1/12 |
2B,3B |
|
Hành động của Đức Giê-hô-va, 1/16 |
2B,3B |
|
Hành động của Đức Chúa Trời, 1/15 |
2B,3B |
|
Hành động của Đức Giê-hô-va, 1/16-28 |
2B,3B |
|
11/8-8 |
2B,3B |
|
11 8-16 |
2B,3B |
|
11/8-20 |
2B,3B |
|
1 1/8-28 |
2B,3B |
|
1 3/16-8 |
2B,3B |
|
1 3/16-12 |
2B,3B |
|
1 3/16-16 |
2B,3B |
|
1 3/16-20 |
2B,3B |
|
1 3/16-28 |
2B,3B |
|
1 1/4-8 |
2B,3B |
|
1 1/4-16 |
2B,3B |
|
1 1/4-20 |
2B,3B |
|
1 1/4-28 |
2B,3B |
|
1 5/16-8 |
2B,3B |
|
1 5/16-12 |
2B,3B |
|
1 5/16-16 |
2B,3B |
|
1 5/16-20 |
2B,3B |
|
1 5/16-28 |
2B,3B |
|
1 3/8-8 |
2B,3B |
|
1 3/8-16 |
2B,3B |
|
1 3/8-20 |
2B,3B |
|
1 3/8-28 |
2B,3B |
|
1 7/16-6 |
2B,3B |
|
17/16-8 |
2B,3B |
|
1 7/16-12 |
2B,3B |
|
17/16-16 |
2B,3B |
|
17/16-20 |
2B,3B |
|
1 7/16-28 |
2B,3B |
|
1 1/2-8 |
2B,3B |
|
1 1/2-16 |
2B,3B |
|
1 1/2-20 |
2B,3B |
|
Hành động của Đức Giê-hô-va, 1/12 |
2B,3B |
|
19/16-6 |
2B,3B |
|
19/16-8 |
2B,3B |
|
19/16-12 |
2B,3B |
|
19/16-16 |
2B,3B |
|
19/16-20 |
2B,3B |
|
1 5/8-6 |
2B,3B |
|
1 5/8-8 |
2B,3B |
|
1 5/8-12 |
2B,3B |
|
1 5/8-16 |
2B,3B |
|
1 5/8-20 |
2B,3B |
|
11/16-6 |
2B,3B |
|
11/16-8 |
2B,3B |
|
11/16-12 |
2B,3B |
|
1 11/16-16 |
2B,3B |
|
11/16-20 |
2B,3B |
|
1 3/4-6 |
2B,3B |
|
1 3/4-8 |
2B,3B |
|
1 3/4-12 |
2B,3B |
|
1 3/4-16 |
2B,3B |
|
1 3/4-20 |
2B,3B |
|
1 13/16-6 |
2B,3B |
|
1 13/16-8 |
2B,3B |
|
1 13/16-12 |
2B,3B |
|
1 13/16-16 |
2B,3B |
|
1 13/16-20 |
2B,3B |
|
1 7/8-6 |
2B,3B |
|
17/8-8 |
2B,3B |
|
1 7/8-12 |
2B,3B |
|
17/8-16 |
2B,3B |
|
17/8-20 |
2B,3B |
|
1 15/16-6 |
2B,3B |
|
1 15/16-8 |
2B,3B |
|
1 15/16-12 |
2B,3B |
|
1 15/16-16 |
2B,3B |
|
1 15/16-20 |
2B,3B |
|
2-6 |
2B,3B |
|
2-8 |
2B,3B |
|
2-12 |
2B,3B |
|
2-16 |
2B,3B |
|
2-20 |
2B,3B |
|
...... |
2B,3B |
|
6 |
2B,3B |
Ứng dụng:
Các thước đo cắm sợi là một công cụ chủ yếu để kiểm tra và đánh giá xem kích thước của sợi có đủ điều kiện, họ được sử dụng rộng rãi
trong lĩnh vực sản xuất ô tô, hàng không vũ trụ, gia công và xử lý điện tử để kiểm tra các tiêu chuẩn khác nhau
và các sản phẩm sợi không chuẩn để cải thiện độ chính xác của độ chính xác sợi và đảm bảo tỷ lệ đủ điều kiện của các sản phẩm sản xuất.
Cảnh báo:
1Nó không được phép chạm vào bề mặt làm việc của ống đo vòng phích bằng tay của bạn, để không gây rỉ sét.
2Trong khi sử dụng, các cắm vòng đo nên được đặt ở một nơi thích hợp, chẳng hạn như trên bàn của tủ công cụ
hoặc trên tấm gỗ của phần không thể di chuyển của máy, và không được đặt trên tay cầm công cụ của máy
hoặc đường ray hướng dẫn của máy, để không gây ra thiệt hại.
3Kiểm tra thường xuyên để xem có bất kỳ thiệt hại, rỉ sét hoặc biến dạng.
bạn nên đặt nó trong xăng và ngâm nó trong một khoảng thời gian, sau đó lấy nó ra và lau nó cẩn thận, và áp dụng dầu chống rỉ sét.
4. Không giữ các bề mặt làm việc của hai ống đo vòng cắm với nhau, nếu không hai bề mặt làm việc sẽ được dán
với nhau, và gauge sẽ bị hư hỏng không cần thiết khi tách ra bởi lực bên ngoài.
5Sau khi sử dụng bộ đo phích niềng, nó nên được lau sạch và lưu trữ trong điều kiện khô.
